在工業自動化與無損檢測領域，精密定位是確保檢測流程可靠性的第一步。特別是在“水浸探傷”這類高精度檢測工藝中，工件的準確就位是后續一切精準分析的基礎。近期，我們成功協助一位客戶，解決了其鋁棒自動化水浸探傷線中的一個關鍵定位難題。本文將完整呈現從需求分析到方案落地的全過程，展示超聲波傳感器在嚴苛水下環境中的可靠應用。

　　一、客戶需求：尋找水下的“精準觸覺”

　　客戶的核心需求明確而具挑戰性：在其全自動鋁棒水浸探傷線上，需要一個能在水下穩定工作的接近開關。具體功能是，當機械輸送裝置將鋁棒推向一個圓形靠輪時，傳感器需精準探測鋁棒端部是否已到達預設位置，從而觸發后續的夾緊與探傷流程。傳統的光電或電感式接近開關在水中難以奏效，客戶急需一種能適應水下環境、且不受水體顏色、透明度及氣泡影響的非接觸式檢測方案。

　　二、工況解析：水下、精密、高速的嚴苛挑戰

　　要滿足需求，必須先深刻理解現場環境。

　　工藝背景：水浸探傷是一種高靈敏度的無損檢測方法。它將探頭與鋁棒均浸入水中，利用水作為耦合介質，使超聲波能均勻、穩定地傳入鋁棒內部，以檢測其內部的裂紋、氣孔等缺陷。此工藝對鋁棒的位置重復精度要求極高。

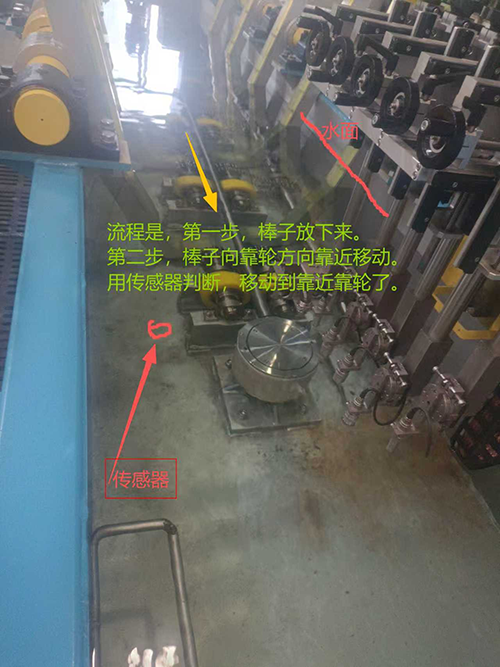

　　現場實況：整個探測動作發生在水下完成。如圖所示：

機械裝置將鋁棒水平推向一個固定的圓形靠輪。傳感器需要側向安裝，在鋁棒端部即將接觸靠輪前的瞬間，精確判斷其“到位”狀態。安裝空間緊湊，鋁棒與靠輪間的間隙很小，且現場存在其他機械設備帶來的振動與電氣干擾。

　　三、核心挑戰與選型邏輯：為何是它?

　　基于對工況的深入分析，我們明確了傳感器必須跨越的四重門檻：

　　水下生存：傳感器必須長期穩定工作于水下環境，具備優異的密封與耐腐蝕能力。

　　精密感知：安裝距離近，探測目標明確，要求傳感器具有高頻率、小波束角的特性，以確保聲波能量集中，只對目標區域響應，避免誤觸發。

　　快速響應：作為觸發后續自動化流程的“開關”，響應速度必須極快，以滿足高速生產節拍。

　　抗干擾能力強：工業現場充滿各種干擾，傳感器需具備強大的噪聲抑制能力。

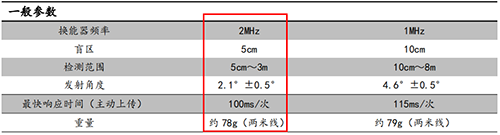

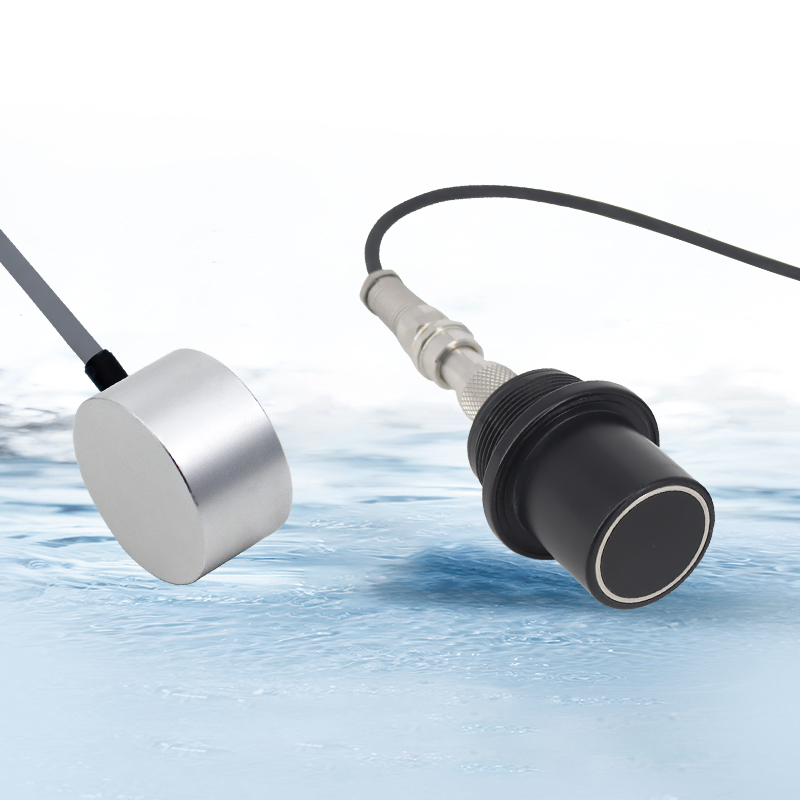

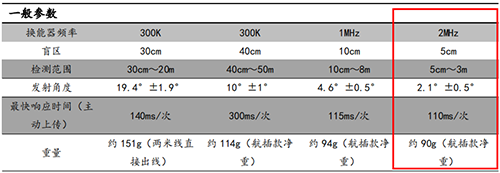

　　我們的選型：綜合以上四點，我們迅速將目光鎖定在高頻水下避障傳感器系列。經過對比M33與M36兩款型號在2MHz頻率下的參數(如波束角、盲區、響應時間)，最終為客戶推薦了2MHz的M36型號水下避障傳感器。其理由如下：

　　高頻2MHz：頻率越高，波長越短，指向性越好，波束角更窄，能實現“指哪打哪”的精準側向測距，完美適應狹窄間隙。

　　M36結構：其外形與安裝方式更貼合客戶現場的安裝空間，便于集成。

　　水下專精：專為水下環境設計，IP68防護等級，完全無懼長期浸水。

　　四、專業部署：安裝與調試的“點睛之筆”

　　正確的選型僅是成功的一半，專業的部署同樣關鍵。我們?yōu)榭蛻籼峁┝嗽敱M的安裝與設置指導：

　　精確定位，避免干擾：指導客戶將傳感器安裝在略大于其盲區距離的位置。這樣做既能保證測量立即生效，又能使此時超聲波的輻射直徑最小，有效避免聲波打到旁邊的靠輪或其他結構引發誤信號。

　　模式優化，追求極速：強調將此傳感器作為開關使用，必須將其通信模式設置為“主動上傳”。在此模式下，傳感器會以最快的周期(即其最快響應時間)不間斷地向上位機發送距離數據，實現了近乎實時的監測，消除了查詢-應答模式帶來的通信延遲。

　　信號隔離，穩定運行：鑒于工業環境干擾復雜，我們建議對傳感器的供電和RS485通信線路采取必要的屏蔽與隔離措施，確保數據鏈路的絕對穩定。

　　五、應用價值：超越開關的穩定保障

　　方案實施后，傳感器如同一只可靠的“水下之眼”，成功解決了客戶的痛點：

　　精準觸發：鋁棒每次到達預定位置，傳感器都能瞬時、穩定地輸出信號，觸發夾緊機構，為后續探傷提供了絕對一致的位置起點。

　　穩定可靠：完全不受水流、水色變化影響，在長期水下運行中“零”誤報，保障了生產線的連續穩定運行。

　　提升效率：高速的響應確保了生產線節拍不受影響，自動化流程順暢無阻。

　　總結

　　這個案例不僅是一次成功的產品應用，更是從具體場景出發進行逆向選型與方案設計的典范。在鋁棒水浸探傷這樣一個對精度、環境、速度均有嚴苛要求的場景中，通用的解決方案往往無效。大禹電子憑借對超聲波技術的深度理解，以及對工業現場復雜性的充分認知，通過精準的型號選擇(2MHz M36)與專業的應用指導(精安裝、快模式)，將一款水下避障傳感器成功重塑為高可靠性的“水下精密接近開關”。

　　這再次證明，在工業傳感領域，沒有最好的傳感器，只有最適合的解決方案。我們始終致力于與客戶一同，深入場景，破解難題。
