大禹電子橋梁沖刷傳感器在跨江大橋安全監測中的應用案例
一、項目背景
跨江大橋作為交通路網關鍵節點，長期受汛期高流速、河床沖淤、往復沖刷、水位驟變等復雜水文工況影響，橋墩基礎沖刷是導致橋梁失穩的主要隱蔽風險。傳統人工探摸、潛水檢測、定期測深等方式存在數據滯后、水下作業危險、洪水期無法實施、難以連續追蹤等痛點，無法滿足橋梁全天候、全周期安全管控需求。
某跨江特大橋主跨長、水深流急，汛期水位變幅大、含沙量高，河床沖刷與回淤交替明顯，為保障大橋運營安全，亟需一套非接觸、水下長期穩定、高精度、可在線預警的沖刷監測方案，實現橋墩沖刷深度、河床高程、流速水位一體化實時感知，為橋梁結構安全、應急處置、養護決策提供數據支撐。
項目核心需求：
適配深水、往復流的江河復雜水文環境;
連續在線監測沖刷 / 淤積深度，精度滿足規范要求;
水下長期可靠運行;
數據實時上傳平臺，多級閾值預警，支撐應急調度。
二、設備選型
(一)選型原則
以水下適應性、測量連續性、長期可靠性、工程安全性為核心，對比人工測深、聲吶剖面、壓力式傳感器、超聲波沖刷監測等技術路線，最終選定大禹電子橋梁沖刷監測傳感器(一體式超聲測沖 / 測深方案)。
(二)選型依據與設備優勢
原理成熟，適配江河復雜工況
采用超聲波測距技術，可在滿水位、往復流條件下穩定工作;同時監測沖刷深度、河床高程、水位、流速，實現水文與沖刷同步感知。
測量精準，連續無盲區
沖刷深度測量范圍 0～20m，精度滿足公路橋梁水文監測規范;可識別局部沖刷、一般沖刷、沖刷坑發展全過程，解決洪水期無法監測的行業痛點。
水下高可靠，長期免維護
傳感器IP68 防水耐壓，水下連續穩定運行;無活動部件、不堵塞、不纏繞，適配淡水、潮汐、含沙水流等多種場景，年故障率低、在線率≥98%。
非接觸 / 固定式安裝，安全便捷
采用橋墩固定式布放，無需水下頻繁作業，安裝一次長期監測;支持 RS485/Modbus-RTU，可無縫接入橋梁健康監測平臺，具備斷點續傳、分級報警、遠程校準功能。
(三)對比結論
大禹電子橋梁沖刷傳感器解決傳統方式 “看不見、測不準、進不去、風險高” 的核心短板，是跨江大橋水下沖刷在線監測的最優選擇。
三、實施方案與部署
(一)監測點位布設
選取主橋深水主墩、沖刷敏感墩、水流交匯墩共 8 個關鍵橋墩，每個橋墩布設2～4 個沖刷監測探頭，覆蓋迎水面、側水面、承臺周邊等易沖區域，形成全橋水下沖刷感知網絡。
(二)安裝部署要點

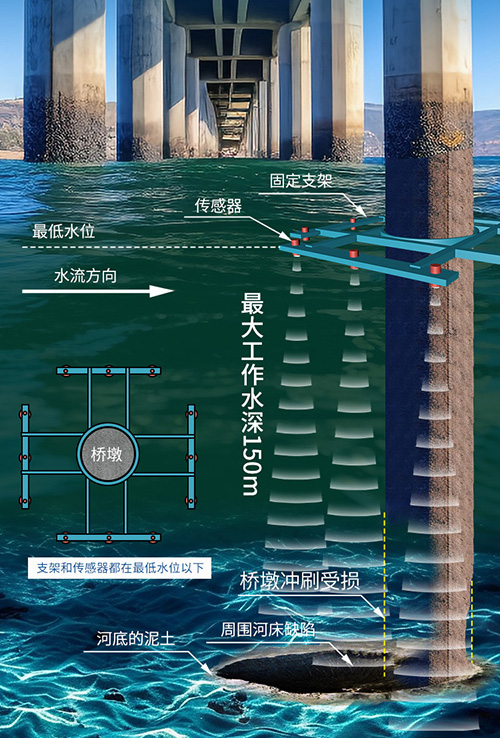

傳感器固定于橋墩側壁 / 承臺頂面，波束垂直對準河床，避開遮擋與渦流區;
水下線纜采用防磨護套，固定牢靠，抗水流沖擊;
搭配防水數據采集終端與太陽能供電，實現無外接電源穩定運行;
接入橋梁健康監測平臺，設置實時監測、趨勢分析、沖刷超限報警、歷史回溯功能，汛期提升采樣頻率。
(三)系統架構
感知層(大禹沖刷傳感器)→ 傳輸層(RS485)→ 平臺層(橋梁安全監測平臺)→ 應用層(實時監控、預警推送、沖淤分析、養護管理)。
四、應用成效
(一)監測連續穩定，數據可信可用
連續投運以來，設備在線率 98.5%，汛期高流速、高含沙條件下未出現丟數、漂移;精準捕捉多次洪水過程的沖刷 — 回淤變化曲線，數據一致性與可靠性滿足橋梁安全監測要求。
(二)安全預警及時，風險可控可防
汛期實現沖刷、深度超標、水位驟變提前預警，為交通管制、應急巡查、防汛調度提供關鍵依據;項目實施以來，未發生因沖刷引發的結構安全隱患，應急響應效率提升 60%。
(三)支撐科學管養，延長結構壽命
長期數據形成一墩一檔沖刷檔案，用于河床演變分析、基礎安全評估、防護工程優化，指導精準養護與加固，避免過度維修與漏檢，延長橋梁使用壽命，降低全生命周期管養成本。
(四)替代高危作業，降本增效顯著
以在線自動監測替代水下探摸、船只測深、夜間巡檢等高危作業，單橋年均減少水下作業 80% 以上，人員安全風險大幅下降，監測成本降低約 50%。
五、項目總結
技術適配：超聲多普勒融合監測，完美適配跨江深水、高濁、高流速復雜沖刷場景，實現水下隱蔽風險透明化、連續化感知。
安全可靠：固定式長期在線、免維護、抗惡劣環境，從 “定期抽檢” 轉向 “24 小時在線守護”。
管理賦能：數據驅動預警、評估、養護、應急全流程閉環，提升橋梁本質安全與智慧管養水平。
大禹電子橋梁沖刷傳感器在跨江大橋的成功應用，驗證了該技術在跨江跨海大橋、鐵路橋、公路橋、市政橋梁等場景的通用性與成熟度，可規模化應用于江河、海灣、庫區橋梁的水下沖刷監測，為交通基礎設施安全運行提供標準化解決方案。
